Что представляет виджет топ узлов сети?
Виджет "Топ узлов сети" в Glaber предназначен для отображения и анализа активности и производительности различных узлов сети. Этот виджет помогает выявлять наиболее загруженные или проблемные узлы сети и принимать соответствующие меры для оптимизации их работы.
Добавление виджета
Чтобы добавить данный виджет необходимо указать следующие параметры (Рисунок 1):
Основные параметры виджета
Поля отмеченные (*) обязательны для заполнения!
| Название | Определение |
|---|---|
| Тип | Из выпадающего списка выбирается тип виджета, а с ним и параметры, которые необходимы для данного виджета. |
| Имя | Введите название виджета. |
| Интервал обновления | Настройте интервал обновления по умолчанию. Интервалы обновления по умолчанию для виджетов варьируются от без обновления до 15 минут в зависимости от типа виджета. |
| Группы узлов сети | Укажите группы узлов сети, которые будут отображаться в виджете. В этом разделе вы сможете увидеть информацию о узлах сети из выбранных групп. Если вы не укажете группы узлов сети, в виджете будут показаны все доступные группы. |
| Узлы сети | Укажите узлы сети, которые будут отображаться в виджете. Если вы не укажете ни одного узла сети, то виджет отобразит все доступные узлы сети. |
| Теги | Чтобы ограничить количество узлов сети, отображаемых в виджете, используйте теги. Вы можете включать и исключать определённые теги и их значения. Существует возможность задать несколько условий. Обратите внимание, что при сопоставлении имён тегов регистр всегда учитывается. |
| *Колонки | Добавьте столбцы данных, которые хотите отобразить на экране. Порядок, в котором вы расположите столбцы, определит их расположение слева направо. Вы можете изменить порядок столбцов, перетаскивая их вверх и вниз за маркер, расположенный перед названием столбца. |
| Сортировка | Укажите порядок, в котором будут расположены строки: ▶︎ Топ N — в порядке убывания, основываясь на агрегированном значении, которое можно указать через Order by; ▶︎ Нижние N — в порядке возрастания, также с учётом агрегированного значения, которое можно задать с помощью Order by. |
| Сортировка по колонке | Укажите столбец из предложенного списка, который будет использоваться для сортировки по верхней или нижней границе N. |
| *Количество узлов сети | Количество отображаемых строк узла сети. |
Параметры для тегов:
| Название | Определение |
|---|---|
| Для каждого условия доступны несколько операторов: | |
| Существует | Этот оператор включает указанные имена тегов. Равно: включает указанные имена тегов и значения (с учётом регистра). |
| Содержит | Включает имена тегов, значения которых содержат введенную строку (подстрочное соответствие, без учёта регистра). |
| Не существует | Исключает указанные имена тегов. |
| Не равно | Исключает указанные имена тегов и значения (с учётом регистра). |
| Не содержит | Исключает имена тегов, значения которых содержат введенную строку (совпадение подстроки, без учёта регистра). |
| Существует два типа вычисления условий: | |
| И/или | Все условия должны быть выполнены, а условия с одинаковым именем тега будут сгруппированы по условию «или». |
| Или | Достаточно, если выполнено хотя бы одно условие. |

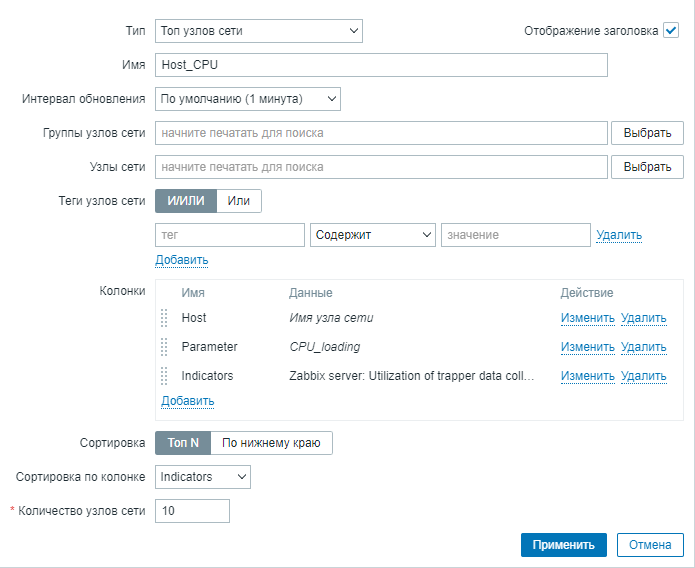

Рисунок 1 — Параметры виджета "Топ узлов сети"
Настройка параметра "Колонки"
Данный параметр отвечает за столбцы, которые будут отображаться в виджете. Вы можете добавить в таблицу три типа столбцов: с именем узла сети, со значением элемента данных и с текстом.
Имя узла сети
Столбец имени узла сети используется для отображения имени узла сети (Рисунок 2).
| Название | Определение |
|---|---|
| Имя | Название столбца. |
| Данные | Тип данных для отображения в столбце. |
| Основной цвет | Цвет фона столбца. |

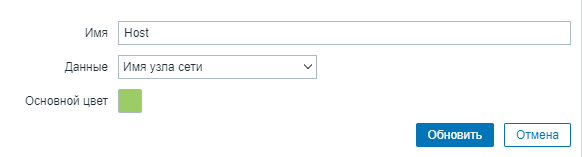

Рисунок 2 — Параметры столбца "Имя узла сети"
Значение элемента данных
Столбец "Значение элемента данных" служит для отображения значения выбранного элемента данных. Этот столбец поддерживает несколько форматов вывода значений и предоставляет различные опции для настройки отображения (Рисунок 2).
Поля отмеченные (*) обязательны для заполнения!
| Название | Определение |
|---|---|
| Имя | Название столбца. |
| Данные | Тип данных для отображения в столбце выберите Значение элемента данных. |
| *Элемент данных | Выберите элемент данных. При настройке виджета на панели управления шаблоном можно выбрать только элементы данных, настроенные в шаблоне. |
| Сдвиг по времени | |
| Функция агрегации | Агрегирование позволяет увидеть усредненное значение за выбранный интервал времени вместо самого последнего значения. Выберите функцию агрегирования, которую хотите использовать: ▶︎ нет — отобразит самое последнее значение без агрегирования; ▶︎ мин— отобразит наименьшее значение; ▶︎макс — покажет наибольшее значение; ▶︎ сред— рассчитает среднее арифметическое; ▶︎ кол-во — подсчитает количество значений; ▶︎ сумма— вычислит сумму значений; ▶︎ первый — выведет первое значение; ▶︎ последний — покажет последнее значение. |
| Отображение | Выберите стиль отображения столбца |
| Данные истории | Выберите, как извлекать данные: ▶︎ Автоматически — автоматический выбор; ▶︎ История — используйте исторические данные; ▶︎ Динамика изменений — полагайтесь на данные о трендах. |
| Основной цвет | Цвет фона столбца |
| Мин | Минимальное значение. |
| Макс | Максимальное значение. |
| Число десятичных знаков | Укажите количество знаков после запятой, которое будет отображаться вместе с числом. |
| Пороги | Установите пороговые значения, при которых будет изменяться цвет фона. |
Рисунок 3 — Параметры столбца "Значение элемента данных"
Текст
Текстовый столбец служит для отображения любой указанной текстовой строки, включая числа (Рисунок 4).
Поля отмеченные (*) обязательны для заполнения!
| Название | Определение |
|---|---|
| Имя | Название столбца. |
| Данные | Тип данных для отображения в столбце. |
| *Текст | Введите текст, который будет отображаться в столбце. |
| Базовый цвет | Цвет фона столбца. |

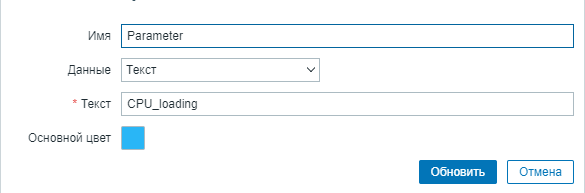

Рисунок 4 — Параметры столбца "Текст"
После сохранения данный виджет появится на основной панели мониторинга. Теперь можно остлеживать активность и производительность узла сети (Рисунок 5).

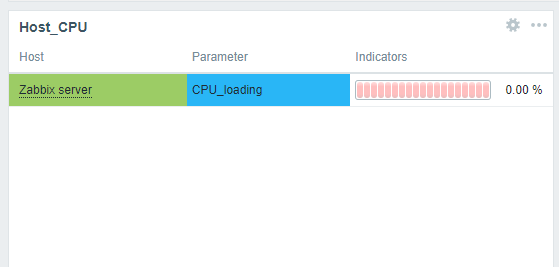

Рисунок 5 — Виджет "Топ узлов сети"
